保定皮尔杰克Piergiacomi PNI5015 元件引脚成形钳价格与型号参数
- 型号 类型 PNI5015元件引脚成形钳
- 制造商 品牌 皮尔杰克Piergiacomi
- PDF规格说明书
-
功能参数简介：PIERGIACOMI皮尔杰克PNI-5015成型剪钳用于对TO220元件引脚剪切使其变短，适合在使用PN5040、PN5050系列钳子将三五级管折弯90度直角之后，进行后续二次成型剪切，通过参考挡板调节去除的长度，1.5mm~10mm可调，保留所需要的长度，便于插件组装到PCB线路板。
PNI5015 元件引脚成形钳图片
皮尔杰克Piergiacomi PNI-5015成型钳TO220引脚剪切保留1.5~10mm可调
意大利Piergiacomi有60多种特殊工具针对电子领域的专门应用，满足各种常规及实验性需求的手动操作应用，包括斜口钳、成型钳及剥线钳、镊子、气剪、分板机等。PIERGIACOMI皮尔杰克成型钳系列用于对电容、电阻、二极管，TO元件三五级管MOSFE、DIP元件、IC芯片管脚进行整型弯折，可做成C型、L型、U形、打K型以及90度直角成型折弯、高低错位/长短成形以及特殊角度弯切。
Piergiacomi PNI-5015成型剪钳用于对TO元件引脚剪切使其变短，长度1.5mm~10mm可通过参考挡板调整。因为大多折弯成形钳子不带剪切功能，只能弯不能剪，因此，皮尔杰克PN5015适合在使用PN5040、PN5050系列钳子将TO元件引脚折弯90度直角之后，进行后续二次成型剪切，保留所需要的长度，便于插件组装到PCB板。
皮尔杰克Piergiacomi成型钳型号规格表
| 型号 | 适用元件 | 折弯成型效果 | 适用直径/线规/剪切力度 |
| PTR 30L成型钳 | 电阻/二极管 | 元件引脚成L型，并剪切保留2.54mm | Φ1.02mm，18awg，3.0kg |
| PNI-5000整形钳 | SOP/SOIC可控硅 | 管脚整形，2次弯折90度直角，一边整排弯成台阶状 | Φ0.80mm，20awg，3.0kg |
| PNI 5015剪钳 | 三极管引脚平切 | 把NMOS/PMOS引脚剪短，可调整保留长度1.5mm~10mm | 0.64mm，22号线规, 5kg |
| TS 30压切钳 | 电阻、二极管 | 将PCB板引脚剪末端切并压扁，紧贴在线路板上无突起 | Φ1.02mm，18awg，9.0kg |
| TP 30 ESD | 电阻、二极管 | 剪切PCB引脚，并保留一小段向外侧弯曲压平，成扣状 | Φ1.02mm，18awg，3.0kg |
| TP 5000/15弯切钳 | 电阻、二极管 | 把PCB板引脚向外折弯30°角，剪切并保留1.5mm高度 | Φ1.02mm，18awg，3.0kg |
| 打K钳 | |||
| PNR-30 K型钳 |
C型元件， 电阻电容等 |
钳头弯45°，用于将电阻二极管引脚打K脚 | Φ1.02mm，18awg，3.0kg |
| PNG-5000 |
电容、电阻、 二极管引脚等 |
距离2.8mm，O型弧直径3.5mm | Φ1.02mm，18awg，3.0kg |
| PNR-5000 |
电容、电阻、 二极管引脚等 |
成型位置与元件本体距离，即架高3~16mm可调， 带剪切，保留3mm引脚长度 |
Φ1.02mm，18awg，3.0kg |
| PTR-30C/5成型钳 | 电阻电容C型/K脚 | 架高4.5mm，剪切后引脚留长4.0mm | Φ1.30mm，16awg，5.5kg |
| U型折弯，本体两端打直角90度（C形） | |||
| PPR-5001D | 电阻等元件 | 元件引脚U型成型，宽10.16mm即1cm | Φ0.6~0.8mm，3.0kg |
| PPR-5002D | 电阻等元件 | 元件引脚U型成型，宽12.70mm，即1.2厘米 | Φ0.6~0.8mm，3.0kg |
| PPR-5003D | 电阻等元件 | 元件引脚U型成型，宽15.24mm | Φ0.6~0.8mm，3.0kg |
| PN-5050系列TO元件成型钳——用于TO元件三极管、五级管、7引脚，MOSFET-NMOS/PMOS管脚整型，具体选型请联系咨询 | |||
| PN-5050 | TO220元件三极管 | 中间引脚前踢3.81mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/3 ESD | TO220、TO247 | 中心引脚突高5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/04 | TO220、TO247 | 两边引脚弯折90度，贴装高度5.08mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/10成型钳 | TO220元件 | 三极管两边引脚贴装折弯，高度2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/36 | TO220 5引脚 | 五极管2-4引脚距离3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/38 | TO220 5引脚 | 1-3-5引脚距离3mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/6成型钳 | TO220三五级管 | 引脚折弯90度直角，中心多长2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/7 | TO220元件 | 引脚折弯90度直角，中心少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/21 | TO220 5引脚 | 5极管引脚折弯90度直角，1-3-5比2-4少短2.54mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/25 | TO092元件 | 中间引脚突起，脚距1.27mm | Φ1.3mm，16awg，3.0kg |
| PN-5050/49 | TO092元件 | 使中间引脚折弯，比两个边脚高出2.54mm | Φ1.3mm，16awg，3.0kg |
| PN 5040/7 ESD直角成型 | TO元件90度折弯 | TO220引脚弯成90°直角成型，成型位置距离本体>5mm | Φ1.3mm，16awg，3.0kg |

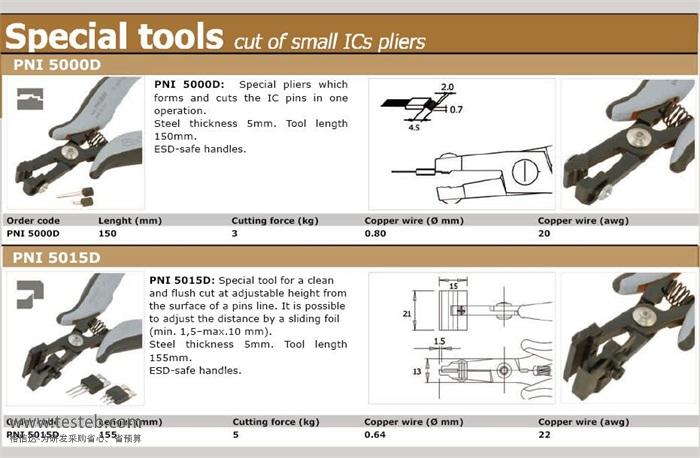

意大利皮尔杰克成型钳规格文档http://www.testeb.com/download/201903/Piergiacomi_forming_pliers.pdf
