保定日置HIOKI SW1001 电池内阻测试仪价格与型号参数
- 型号 类型 SW1001电池内阻测试仪
- 制造商 品牌 日置HIOKI
- PDF规格说明书 在线阅读下载
-
功能参数简介：日本HIOKI SW1001扫描模块机架与SW9001 2线/4线式多路扫描模块（20路/10路）组合，搭配日置电池测试仪、直流电压计或阻抗测试仪一起使用，可安装3个模块实现30~60通道多组电池同时测量，检查阻抗、内部电阻与焊接电阻、OCV与外部电位等参数数据。
SW1001 电池内阻测试仪图片

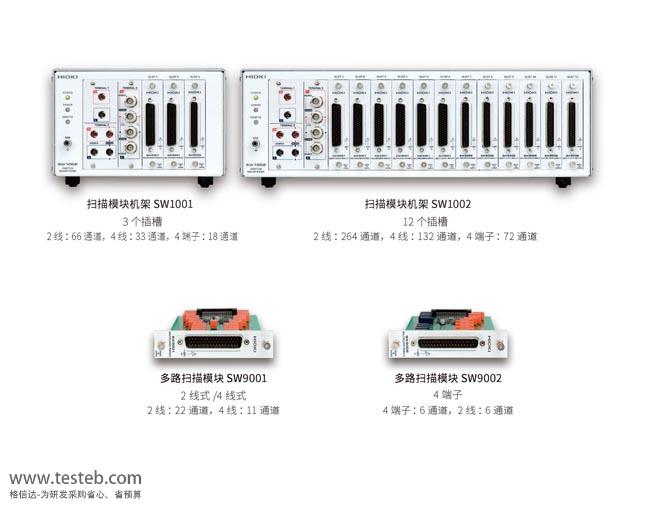

日置HIOKI SW1001电池测试仪机架和SW9001 20通道扫描模块
日置HIOKI扫描模块机架SW1001、SW1002与多路扫描模块SW9001二线式/四线式、SW9002四端子式组合，与其他仪器组合使用可成为能够测量各种针对电池的高速测试仪和多通道扫描系统。HIOKI BT3562-01电池测试仪使用SW1001机架和SW9001模块，可同事测量多达20~60路电池内阻、开路电压、模块焊接电阻。
HIOKI多路电池测量扫描系统特点
SW1001机架：可安装3个模块，实现2线66通道，4线33通道，4端子18通道
SW1002机架：可安装12个插槽，实现2线264通道，4线132通道，4端子72通道
SW9001扫描模块：2线式/4线式，2线22通道，4线11通道，适用于BT3562、DM7276
SW9002扫描模块：4端子型，4端子6通道，2线6通道，适用于BT4560阻抗测试仪或IM3590
适用于电池测量，保证组合精度
适用于电池单元的OCV测量、内部电阻测量、外部电位测量
还能测量电池模块（最高DC 60V）
可连接多台测试仪，电压计和电池测试仪顺序切换并测量，可以进行多种多样的测量
考虑到阻抗测量的回路设计，减少测量误差
内置短路保护保险丝（各通道）
BT4560、IM3590使用4 端子模块，可测量阻抗以及Cole-cole Plot；日置BT3562-01使用2线式/4线式模块，1kHz测量内部电阻、开路电压 （0CV）及模块的焊接电阻；DM7276使用2 线式/4 线式模块。 通过高精度的0CV 测量和接触检查 功能，可进行准确的外部电位测量。
日置HIOKI SW1001机架和SW9001多路扫描模块规格参数
| 机架 | SW1001 | SW1002 |
| 插槽数 | 3个 | 12个 |
| 对应模块 |
多路扫描模块SW9001（2线式/4线式） 多路扫描模块SW9002（4端子） |
|
| 可连接测试仪台数 | 最多2台，2线式1台+4线式1台，或者2线式1台+4端子1台 | |
| 最大输入电压 |
DC 60V（不能连接超过DC 60V的电池组）， AC 30 Vrms, 42.4 Vpeak, 对地最大额定电压: DC 60 V |
|
| 通讯接口 | LAN, USB, RS-232C (用于主机，用于测试仪) | |
| 功能 | 通道切换、接线方式、扫描功能、通讯指令传输、通道延迟、屏蔽切换 | |
| 电源 | AC 100 V〜AC 240 V / 30 VA (50/60 Hz) | |
| 体积及重量 | 215W × 132H × 420D mm, 3.7 kg | 430W × 132H × 420D mm, 6.0 kg |
| 附件 | 电源线 ×1, 使用说明书 ×1, 使用上的注意事项 ×1, USB驱动CD ×1 | |
| 模块 | SW9001 | SW9002 |
| 接线方式 | 2线式或者4线式 | 4端子（6线式）或2线式 |
| 通道数 | 22ch（2线式）/11ch（4线式） | 6ch（4端子）/6ch（2线式） |
| 接点方式 | 电枢继电器 | |
| 通道切换时间 | 11ms（不含测量时间） | |
| 最大允许电压 | DC 60 V, AC 30 Vrms, 42.4 Vpeak；最大允许功率30 W (电阻负载)，对地最大额定电压DC 60V | |
| 最大允许电流 | DC 1 A, AC 1 Arms |
DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN) |
| 体积及重量 | 25.5W × 110H × 257D mm, 210 g | 25.5W × 110H × 257D mm, 196 g |
日置多路电池测试系统规格文档http://www.testeb.com/download/201810/HIOKI_SW1001_SW9001-2.pdf
日置电池测试高速＆多通道扫描系统订货信息
扫描模块机架SW1001，3个插槽
扫描模块机架SW1002，12个插槽
多路扫描模块SW9001，2线式/4线式
多路扫描模块SW9002，4端子
连接线：L4930 1.2m长、L2108 4端子香蕉头0.84m、L2004 BNC连接线0.91m
RS-232C接口连接线9637、LAN电缆9642、USB线缆（A-B）L1002
