长春斯凯孚SKF CMSS68 振动传感器价格与型号参数
- 型号 类型 CMSS68振动传感器
- 制造商 品牌 斯凯孚SKF
- PDF规格说明书 在线阅读下载
-
功能参数简介：SKF CMSS68/CMSS668电涡流传感器系统由传感器探针、驱动电路和连接线缆组成，用于测量径向或轴向轴振动，有良好的频率响应能力，不受低频限制，是用于监测使用滑动轴承的汽轮机、齿轮箱、大型风机、锅炉给水泵的旋转轴相对位置和振动的理想传感器。

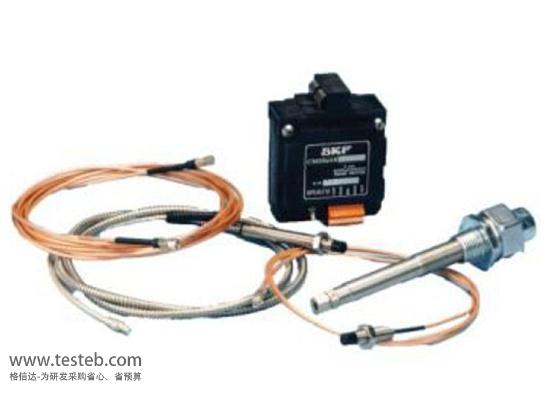

CMSS68 振动传感器图片

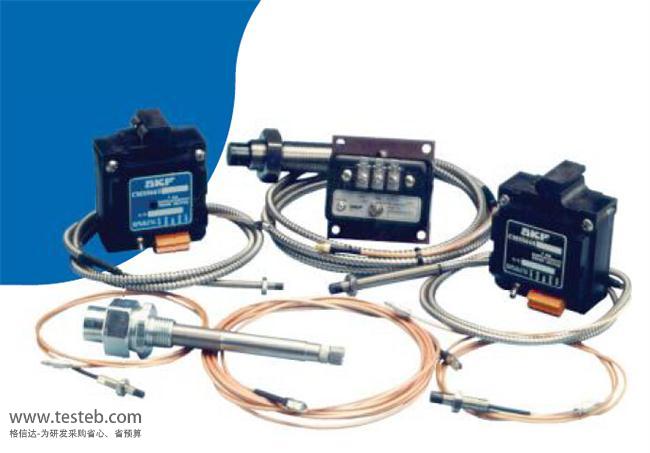

SKF CMSS668电涡流位移传感器
电涡流传感器有良好的频率响应能力，不受低频限制，是用于监测使用滑动轴承的汽轮机、齿轮箱、大型风机、锅炉给水泵的旋转轴相对位置和振动的理想传感器。SKF电涡流传感器系统由传感器探针、驱动电路（振荡解调器）和连接线缆组成。SKF CMSS68/CMSS668电涡流传感器系统具有卓越的频率响应性能，系统下限截至频率为0，用以测量轴的轴向位移，也能测量轴振动。尽管电涡流探头具有很好的高频响应性能，但在典型的叶轮通过频率和齿轮啮合频率处轴的位移相当小；当测量涉及到高频率时，可以采用加速度传感器来补充电涡流传感器系统。
SKF斯凯孚可提供多种型号的电涡流位移传感器，它安装在轴承盖上或轴承盖一侧，用于观察轴与其安装位置的相对运动，测量径向或轴向轴振动。一个完整的CMSS 68涡流探头系统包括：CMSS68涡流探头、CMSS 958延长线、CMSS 668或CMSS 668P驱动。传感器的应用范围在很大程度上是受探头直径的限制，SKF标准探头直径是： CMSS 65—5毫米、CMSS 68—8毫米、CMSS 62—19毫米。
斯凯孚SKF电涡流传感器系列规格
| 型号 | 可用范围 | 灵敏度 | 系统长度 | 前置放大盒 | 备注 |
|
CMSS 65 / CMSS 665 |
2 mm (80 mils) | 7.87 mV/μm (200 mV/mil) | 5 m (16.4 ft.) | 1/4-28 | 标准系统 |
|
CMSS 68 / CMSS 668 |
2.3 mm (90 mils) | 7.87 mV/μm (200 mV/mil) | 5 m (16.4 ft.) | 3/8-24 | 满足API 670 |
|
CMSS 68 / CMSS 668-1 |
2.3 mm (90 mils) | 7.87 mV/μm (200 mV/mil) | 10 m (32.8 ft.) | 3/8-24 | 长电缆系统 |
|
CMSS 68 / CMSS 668-2 |
2.3 mm (90 mils) | 7.87 mV/μm (200 mV/mil) | 15 m (49.2 ft.) | 3/8-24 | 长电缆系统 |
|
CMSS 62 / CMSS 620-2 |
1.5 to 7.6 mm (60 to 300 mils) | 1.97 mV/μm (50 mV/mil) | 10.8 m (35.4 ft.) | 1-12 UNF | 款范围系统 |
|
CMSS 68 / CMSS 668H-5 |
0.4 to 4.1 mm (15 to 160 mils) | 3.94 mV/μm (100 mV/mil) | 10 m (32.8 ft.) | 3/8-24 | 款范围系统 |
skf电涡流位移传感器系列说明书http://www.testeb.com/download/201601/SKF_Eddy_probe_systems_CMSS_65_62_68.pdf
SKF CMSS68电涡流传感器系统订货说明
CMSS 68传感器订货型号举例：CMSS68-000-00-12-10（CMSS 68–aab-cc-dd-ee），代号含义
aa Cable探头
00：Standard
01：Armored
02：Fiberglass sleeved
07：CSA/FM/SIRA (ATEX) (IS) certified
08：CSA/FM/SIRA (ATEX) (IS) certified and armored
09：FM (non-incendive)
0B：FM (non-incendive) armored
14：Standard for CMSS 668H-5 use
15：Armored for CMSS 668H-5 use
16：Fiberglass sleeved for CMSS 668H-5 use
b Case
0 3/8-24 threads (standard)
1 M10 × 1 threads
4 No case
E Button probe (Fiberglass)
cc Unthreaded case length
00 Fully threaded
01~50 2.5 to 127.0 mm (unthreaded)
51~99 129.5 to 251.5 mm
RM Reverse mount. 3/8-24 threads
dd Case length
00 Standard：No case
08 Standard 2.0 cm
12 Standard 3.0 cm
15 Standard 3.8 cm
20 Standard 5.1 cm
25 Standard 6.4 cm
30 Standard 7.6 cm
40 Standard 10.2 cm
47 Standard 11.9 cm
60 Standard 15.2 cm
90 Standard 22.9 cm
09~59 Special 2.3~15.0 cm
91~99 Special 23.1~25.1 cm
ee Overall length
05 0.5 m
10 1.0 m(standard)
5A 5.0 m
AA 10.0 m
FA 15.0 m
SKF CMSS 68/CMSS 668涡流传感器说明书http://www.testeb.com/download/201601/SKF_CMSS68_CMSS668.pdf
CMSS 958延长线电缆订货号CMSS958-00-040（CMSS 958–aa-bbb）
aa Cable
00 Standard
01 Armored
02 Fiberglass sleeved
09 CSA/FM/SIRA (ATEX) (Intrinsically Safe) certified
0A CSA/FM/SIRA (ATEX) (Intrinsically Safe) certified and armored
0H FM (non-incendive)
0J FM (non-incendive) armored
50 Standard for CMSS 668H-5 use
51 Armored for CMSS 668H-5 use
52 Fiberglass sleeved for CMSS 668H-5 use
bbb Length (compatible system listed)
040 4,0 m (13.1 ft.) (CMSS 668, 1,0 m (3.28 ft.) CMSS 68)
045 4,5 m (14.8 ft.) (CMSS 668, 0,5 m (1.64 ft.) CMSS 68)
090 9,0 m (29.5 ft.) (CMSS 668-1, 1,0 m (3.28 ft.) CMSS 68)
095 9,5 m (31.2 ft.) (CMSS 668-1, 0,5 m (1.64 ft.) CMSS 68)
140 14,0 m (45.9 ft.) (CMSS 668-2, 1,0 m (3.28 ft.) CMSS 68)
