呼和浩特富士FUJI AR30B2R 开关按钮价格与型号参数
- 型号 类型 AR30B2R开关按钮
- 制造商 品牌 富士FUJI
- PDF规格说明书 在线阅读下载
-
功能参数简介：富士FUJI 30mm按钮开关型号AR30B2R-10G绿色蘑菇头按钮带高防护圈φ65mm，自复位，支援30mm 孔径的安装，采用短小尺寸设计，可灵活运用于各种设备的不同深度空间，操作寿命达500万次以上。

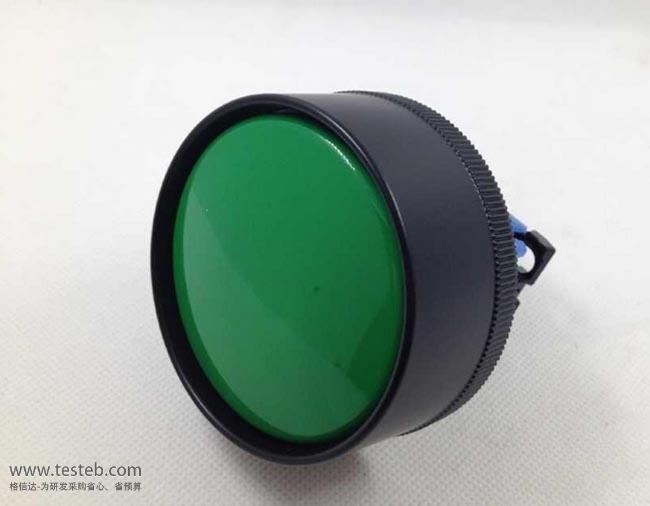

AR30B2R 开关按钮图片
FUJI富士AR30B2R-11G开关按钮Φ30mm绿色
日本富士FUJI AR30和DR30系列按钮开关是AH30系列的改进型，提高了适用性，采用了新设计的结构，在控制盘盘面后长度比AH30开关短，支援30mm孔径的安装。AR30按钮开关触头单元采用独特的扣台式安装，无需 工具，可以较为方便地追加、更换触头单元。端子都可从两个方向配线，最适用于跨接式的配线及狭小空间的配线，提高工作效率。
FUJI AR30B2R-11G按钮开关冲床专用大头，Φ65蘑菇头平钮，触点1A1B，一开一闭，底部触点一边红色一边绿色，头部颜色G绿色，直径约65mm，安装孔为Φ30mm，采用高级阻燃材料，积木式组合结构。富士按钮开关AR30/DR30标准配置覆盖端子通电部的保护罩，不使通电部暴露，防止触电。介电强度2500V AC 1分钟，限制短路电流1000A，短路保护装置熔断器15A，保护等级IP65，机械寿命达5百万次操作或以上，用于加工机床、产业用机床及各种配电板。
FUJI AR30和DR30系列按钮开关型号规格
| 1、孔径30mm按钮开关——不带锁（按钮颜色 G绿色/R红色/Y黄色/A橙色/B黑色/S蓝色/W白色） | |||
| 型号 | 接点NO | 接点NC | 操作部分形状 |
| AR30F0R-10G/R/Y/A/B/S/W | 1 | 0 | F0R圆形平头按钮开关 |
| AR30F0R-11G/R/Y/A/B/S/W | 1 | 1 | FOR圆形平头 |
| AR30E0R-10G/R/Y/A/B/S/W | 1 | 0 | 圆形突头 |
| AR30E0R-11G/R/Y/A/B/S/W | 1 | 1 | 圆形突头 |
| AR30G0R-10G/R/Y/A/B/S/W | 1 | 0 | 圆形带保护环-24mm |
| AR30G0R-11G/R/Y/A/B/S/W | 1 | 1 | 圆形带保护环-24mm |
| AR30G1R-10G/R/Y/A/B/S/W | 1 | 0 | 圆形带保护环-24mm |
| AR30G1R-11G/R/Y/A/B/S/W | 1 | 1 | 圆形带保护环-24mm |
| AR30M3R-10G/R/Y/A/B/S/W | 1 | 0 | 圆形带保护环-40mm |
| AR30M3R-11G/R/Y/A/B/S/W | 1 | 1 | 圆形带保护环-40mm |
| AR30M0R-10G/R/Y/A/B/S/W | 1 | 0 | M0R蘑菇头-40mm |
| AR30M0R-11G/R/Y/A/B/S/W | 1 | 1 | 蘑菇头-40mm |
| AR30M4R-10G/R/Y/A/B/S/W | 1 | 0 | 蘑菇头-29mm |
| AR30M4R-11G/R/Y/A/B/S/W | 1 | 1 | 蘑菇头-29mm |
| AR30S1R-22G/R/Y/A/B/S/W | 2 | 2 | 平头带选择环 |
| AR30S2R-20G/R/Y/A/B/S/W | 2 | 0 | 平头带选择环 |
| AR30S2R-22G/R/Y/A/B/S/W | 2 | 2 | 平头带选择环 |
| AR30S3R-20G/R/Y/A/B/S/W | 2 | 0 | 平头带选择环 |
| AR30S6R-22G/R/Y/A/B/S/W | 2 | 2 | 平头带选择环 |
| 2、孔径30mm按钮开关——带锁（按钮颜色 G绿色/R红色/Y黄色/A橙色/B黑色/S蓝色/W白色） | |||
| 型号 | 接点NO | 接点NC | 操作部分形状 |
| AR30F5R-10G/R/Y/A/B/S/W | 1 | 0 | 圆型平头 |
| AR30F5R-11G/R/Y/A/B/S/W | 1 | 1 | 圆型平头 |
| AR30E5R-10G/R/Y/A/B/S/W | 1 | 0 | 圆型突头 |
| AR30E5R-11G/R/Y/A/B/S/W | 1 | 1 | 圆型突头 |
| AR30G6R-10G/R/Y/A/B/S/W | 1 | 0 | 24mm圆型带保护环 |
| AR30G6R-11G/R/Y/A/B/S/W | 1 | 1 | 24mm圆型带保护环 |
| AR30B2R-11G/R/Y/A/B/S/W | 1 | 0 | 65mm安装孔径，蘑菇头按钮，带高防护圈，自复位 |
| AR30B2R-20R、AR30B2R-20B | 富士按钮 | ||
| AR30M5R-10G/R/Y/A/B/S/W | 1 | 0 | 24mm蘑菇头 |
| AR30M5R-11G/R/Y/A/B/S/W | 1 | 1 | 24mm蘑菇头 |
| 3、孔径30mm按钮开关——带锁 | |||
| 型号 | 接点NO | 接点NC | 名称 |
| AR30PR-010B | 1 | 0 | 短柄-自动复位 |
| AR30PR-011B | 1 | 1 | 短柄-自动复位 |
| AR30PR-020B | 2 | 0 | 短柄-自动复位 |
| AR30PR-022B | 2 | 2 | 短柄-自动复位 |
| AR30PR-210B | 1 | 0 | 短柄-手动复位 |
| AR30PR-211B | 1 | 1 | 短柄-手动复位 |
| AR30PR-220B | 2 | 0 | 短柄-手动复位 |
| AR30PR-222B | 2 | 2 | 短柄-手动复位 |
| AR30WR-010B | 1 | 0 | 长柄-自动复位 |
| AR30WR-011B | 1 | 1 | 长柄-自动复位 |
| AR30WR-020B | 2 | 0 | 长柄-自动复位 |
| AR30WR-022B | 2 | 2 | 长柄-自动复位 |
| AR30WR-210B | 1 | 0 | 长柄-手动复位 |
| AR30WR-211B | 1 | 1 | 长柄-手动复位 |
| AR30WR-220B | 2 | 0 | 长柄-手动复位 |
| AR30WR-222B | 2 | 2 | 长柄-手动复位 |
| AR30JR-0A10A | 1 | 0 | 带钥匙-自动复位 |
| AR30JR-0A11A | 1 | 1 | 带钥匙-自动复位 |
| AR30JR-0A22A | 2 | 2 | 带钥匙-自动复位 |
| AR30JR-2A10A | 1 | 0 | 带钥匙-手动复位 |
| AR30JR-2A11A | 1 | 1 | 带钥匙-手动复位 |
| AR30JR-2A20A | 2 | 0 | 带钥匙-手动复位 |
| AR30JR-2A22A | 2 | 2 | 带钥匙-手动复位 |
| AR30PR-122B | 2 | 2 | 短柄-自动复位 |
| AR30PR-311B | 1 | 1 | 短柄-手动复位 |
| AR30PR-322B | 2 | 2 | 短柄-手动复位 |
| AR30PR-611B | 1 | 1 | 短柄-混合复位 |
| AR30PR-622B | 2 | 2 | 短柄-混合复位 |
| AR30WR-122B | 2 | 2 | 长柄-自动复位 |
| AR30WR-311B | 1 | 1 | 长柄-手动复位 |
| AR30WR-322B | 2 | 2 | 长柄-手动复位 |
| AR30WR-611B | 1 | 1 | 长柄-混合复位 |
| AR30WR-622B | 2 | 2 | 长柄-混合复位 |
| AR30JR-1E22A | 2 | 2 | 带钥匙-自动复位 |
| AR30JR-3A11A | 1 | 1 | 带钥匙-手动复位 |
| AR30JR-3A22A | 2 | 2 | 带钥匙-手动复位 |
| AR30JR-6A11A | 1 | 1 | 带钥匙-混合复位 |
| AR30JR-6A22A | 2 | 2 | 带钥匙-混合复位 |
| 4、孔径30mm推杆式选择开关 | |||
| 型号 | 接点NO | 接点NC | 名称 |
| AR30A0N-A0A0B | 1 | 0 | 手动复位 |
| AR30A0N-1010B | 1 | 1 | 手动复位 |
| AR30A0N-AAAAB | 1 | 0 | 手动复位 |
| AR30A0N-1111B | 1 | 1 | 手动复位 |
| AR30A1N-A0A0B | 1 | 0 | 手动复位-带锁 |
| AR30A1N-1010B | 1 | 1 | 手动复位-带锁 |
| AR30A1N-AAAAB | 1 | 0 | 手动复位-带锁 |
| AR30A1N-1111B | 1 | 1 | 手动复位-带锁 |
| AR30A5N-A0A0B | 1 | 0 | 自动复位 |
| AR30A5N-1010B | 1 | 1 | 自动复位 |
| AR30A5N-AAAAB | 1 | 0 | 自动复位 |
| AR30A5N-1111B | 1 | 1 | 自动复位 |
| AR30A6N-A0A0B | 1 | 0 | 自动复位-带锁 |
| AR30A6N-1010B | 1 | 1 | 自动复位-带锁 |
| AR30A6N-AAAAB | 1 | 0 | 自动复位-带锁 |
| AR30A6N-1111B | 1 | 1 | 自动复位-带锁 |
| 5、孔径30mm急停按钮 | |||
| 型号 | 接点NO | 接点NC | 名称 |
| AR30V2R-01R急停开关 | 0 | 1 | 40mm |
| AR30V2R-11R急停按钮 | 1 | 1 | 40mm |
| AR30V2L-10E4R | 1 | 0 | 40mm-中间透明-带灯 |
| AR30V2L-10E3R | 1 | 0 | 40mm-中间透明-带LED灯 |
| AR30V2L-11E4R | 1 | 1 | 40mm-全透明-带灯 |
| AR30V2L-11E3R | 1 | 1 | 40mm-全透明-带LED灯 |
| AR30V2L-10M4R | 1 | 1 | 40mm-中间透明-带灯 |
| AR30V2L-10M3R | 1 | 1 | 40mm-中间透明-带LED灯 |
| AR30V2L-11M4R | 1 | 1 | 40mm-全透明-带灯 |
| AR30V2L-11M3R | 1 | 1 | 40mm-全透明-带LED灯 |
| 6、孔径30mm带灯按钮开关——不带锁 | |||
| 型号 | 接点NO | 接点NC | 名称 |
| AR30E0L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圆型突头 |
| AR30E0L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圆型突头-LED灯 |
| AR30G3L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环 |
| AR30G3L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环-LED灯 |
| AR30E0L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圆型突头 |
| AR30E0L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圆型突头-LED灯 |
| AR30G3L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环 |
| AR30G3L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环-LED灯 |
| 7、孔径30mm带灯按钮开关——带锁 | |||
| 型号 | 接点NO | 接点NC | 名称 |
| AR30E5L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圆型突头 |
| AR30E5L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圆型突头-LED灯 |
| AR30G8L-11E4G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环 |
| AR30G8L-11E3G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环-LED灯 |
| AR30E5L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圆型突头 |
| AR30E5L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圆型突头-LED灯 |
| AR30G9L-11M4G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环 |
| AR30G9L-11M3G/R/Y/A/B/S/W | 1 | 1 | 圆型平头带保护环-LED灯 |
| 8、孔径30mm带灯选择开关 | |||
| 型号 | 接点NO | 接点NC | 名称 |
| AR30PL-011E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-自动复位 |
| AR30PL-011E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-自动复位-带LED灯 |
| AR30PL-211E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位 |
| AR30PL-211E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位-带LED灯 |
| AR30PL-611E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合复位 |
| AR30PL-611E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合复位-带LED灯 |
| AR30PL-311E4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位 |
| AR30PL-311E3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位-带LED灯 |
| AR30PL-011M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-自动复位 |
| AR30PL-011M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-自动复位-带LED灯 |
| AR30PL-211M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位 |
| AR30PL-211M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位-带LED灯 |
| AR30PL-611M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合复位 |
| AR30PL-611M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-混合复位-带LED灯 |
| AR30PL-311M4G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位 |
| AR30PL-311M3G/R/Y/A/B/S/W | 1 | 1 | 短柄-手动复位-带LED灯 |
| 9、孔径30mm蜂鸣器 | |||
| 型号 | 电压 | 名称 | |
| DR30B5-EB | AC/DC12~24V | 标准型 | |
| DR30B5-HB | AC100~110V | 标准型 | |
| DR30B5-MB | AC200~220V | 标准型 | |
| DR30B6-EB | AC/DC12~24V | 大音量 | |
| DR30B6-HB | AC100~110V | 大音量 | |
| DR30B6-MB | AC200~220V | 大音量 | |
| 10、孔径30mm指示灯 | |||
| 型号 | 电压 | 名称 | |
| DR30D0L-E4G/R/Y/A/B/S/W | AC/DC12-24V | 突圆型 | |
| DR30D0L-E3G/R/Y/A/B/S/W | AC/DC12-24V | 突圆型 | |
| DR30E3L-E4G/R/Y/A/B/S/W | AC/DC12-24V | 圆型 | |
| DR30E3L-E3G/R/Y/A/B/S/W | AC/DC12-24V | 圆型 | |
| DR30K0L-E4G/R/Y/A/B/S/W | AC/DC12-24V | 正方平型 | |
| DR30K0L-E3G/R/Y/A/B/S/W | AC/DC12-24V | 正方平型 | |
| DR30D0L-M4G/R/Y/A/B/S/W | AC/DC200~220V | 突圆型 | |
| DR30D0L-M3G/R/Y/A/B/S/W | AC/DC200~220V | 突圆型 | |
| DR30E3L-M4G/R/Y/A/B/S/W | AC/DC200~220V | 圆型 | |
| DR30E3L-M3G/R/Y/A/B/S/W | AC/DC200~220V | 圆型 | |
| DR30K0L-M4G/R/Y/A/B/S/W | AC/DC200~220V | 正方平型 | |
| DR30K0L-M3G/R/Y/A/B/S/W | AC/DC200~220V | 正方平型 | |
各种冲床按钮开关品牌
富士FUJI 30mm孔径，操作按钮、急停按钮、多段位开关、转换开关、调模按模开关、定点停止开关，适用于台湾各种冲床如金丰、协易、立新陈、东泰等。
施耐德22mm孔径，操作按钮、急停按钮、多段位开关、转换开关、调模按模开关、定点停止开关，适用于金丰冲床、扬锻冲床等。
天得30mm孔径，可代替富士品牌。
