深圳斯凯孚SKF CMPT-CTU 振动传感器价格与型号参数
- 型号 类型 CMPT-CTU振动传感器
- 制造商 品牌 斯凯孚SKF
- PDF规格说明书 在线阅读下载
-
功能参数简介：SKF Copperhead矿山机械故障监测系统CMPT CTU变送器模块可监测低速设备，三种类型的信号：SKF加速度包络、加速度、速度、温度，同时采集振动、温度信号，可输出4-20mA电流，接入DCS系统。

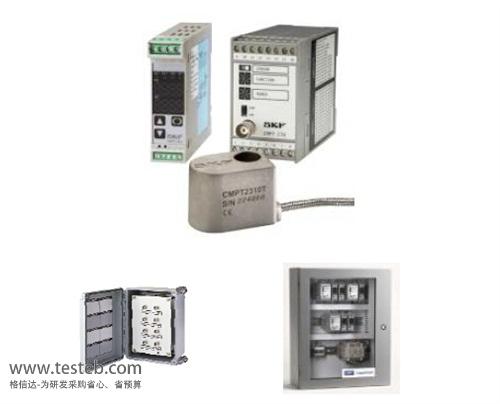

CMPT-CTU 振动传感器图片
SKF Copperhead CMPT CTU机械故障监测系统振动速度温度变送器
SKF CMPT CTU矿山机械保护变送器模块特点
三种类型的信号
- SKF 加速度包络(gE3)：（500~10KHz）
- 加速度(g)：（3~10KHz）
- 速度(mm/s)：（ISO、2~1KHz）
- 温度(℃)
可监测低速设备(n = 20 r/min)
信号输出– 振动、温度，4~20 mA / 0~10 V DC，CAN-BUS数据通信
用户可通过前置面板进行设置
前置面板上的BNC接口
缓冲的振动和温度输出
同时采集振动、温度信号
可通过短信、邮件方式发送报警信息
可输出4-20mA电流，接入DCS系统
一个显示单元可连接多大64个变送器
SKF Copperhead CMPT CTU变送器规格参数
详细英文版：http://www.testeb.com/download/201601/SKF_CMPT_CTU.pdf
中文版概述：http://www.testeb.com/download/201601/SKF_Copperhead_CTU.pdf
SKF Copperhead监测系统应用
矿山机械OEM：球磨机、振动筛、破碎机、辊压机、立磨、回转窑、提升机
矿山辅助设备：风机、泵
地铁隧道：引风机、抽风机、泵
散货港口码头：斗轮机、皮带输送机
基本组件
CMPT传感器：CMPT2310、CMPT 2310T振动温度一体传感器、CMPT 2323、CMPT2323T温度振动传感器
CTU 振动/温度变送器：三种类型振动信号 - SKF加速度包络(gE3) - 加速度(g) - 速度(mm/s
DCL 显示/报警模块：监测CMPT CTU, 热电偶和热电阻，7 mm 数字显示，可编程的报警功能，4~20 mA信号输出
SKF Copperhead监测系统介绍文档http://www.testeb.com/download/201601/SKF_CMSS_CTU_DSLC.pdf
SKF Copperhead故障监测系统CMPT传感器+CTU变送器+DSLC订货信息
| 订购型号 | CPHD成套配置 | 经处理的模拟信号输出 | 显示/报警控制 | |||||||
| 代码 | CMPT传感器 | CTU变送器 | DCL显示模块 | 机柜 | 振动 | 温度 | 振动2 | 振动 | 温度 | 振动2 |
| CPHD 1C | 1 | 1 | - | - | 1 | 1 | - | - | - | - |
| CPHD 1C M | 1 | 1 | 1 | - | 1 | 1 | - | 1 | - | - |
| CPHD 1C MT | 1 | 1 | 2 | - | 1 | 1 | - | 1 | 1 | - |
| CPHD 1C MVT | 1 | 1 | 3 | - | 1 | 1 | 1 | 1 | 1 | 1 |
| CPHD 1EC | 1 | - | - | 有 | 1 | 1 | - | - | - | - |
| CPHD 1EC M | 1 | 1 | 1 | 有 | 1 | 1 | - | 1 | - | - |
| CPHD 1EC MT | 1 | 1 | 2 | 有 | 1 | 1 | - | 1 | 1 | - |
| CPHD 1EC MVT | 1 | 1 | 3 | 有 | 1 | 1 | 1 | 1 | 1 | 1 |
| CPHD 2EC | 2 | 2 | - | 有 | 2 | 2 | - | - | - | - |
| CPHD 2EC M | 2 | 2 | 2 | 有 | 2 | 2 | - | 2 | - | - |
| CPHD 2EC MT | 2 | 2 | 4 | 有 | 2 | 2 | - | 2 | 2 | - |
| CPHD 2EC MVT | 2 | 2 | 5 | 有 | 2 | 2 | 1 | 2 | 2 | 1 |
| CPHD 3EC | 3 | 3 | - | 有 | 3 | 3 | - | - | - | - |
| CPHD 3EC M | 3 | 3 | 3 | 有 | 3 | 3 | - | 3 | - | - |
| CPHD 3EC MT | 3 | 3 | 6 | 有 | 3 | 3 | - | 3 | 3 | - |
| CPHD 4EC | 4 | 4 | - | 有 | 4 | 4 | - | - | - | - |
| CPHD 4EC M | 4 | 4 | 4 | 有 | 4 | 4 | - | 4 | - | - |
| CPHD 4EC MT | 4 | 4 | 8 | 有 | 4 | 4 | - | 4 | 4 | - |
| CPHD 6EC | 6 | 6 | - | 有 | 6 | 6 | - | - | - | - |
| CPHD 6EC M | 6 | 6 | 6 | 有 | 6 | 6 | - | 6 | - | - |
| CPHD 6EC MT | 6 | 6 | 12 | 有 | 6 | 6 | - | 6 | 6 | - |
