深圳斯凯孚SKF CMPT-DCL 振动传感器价格与型号参数
- 型号 类型 CMPT-DCL振动传感器
- 制造商 品牌 斯凯孚SKF
- PDF规格说明书 在线阅读下载
-
功能参数简介：SKF Copperhead CPHD故障监测系统由CMPT传感器、CTU变送器模块、DSLC显示/报警模块组成，实现振动和温度状态监测，预防非计划性停机，降低维护/维修成本，提高生产效率与安全。
CMPT-DCL 振动传感器图片

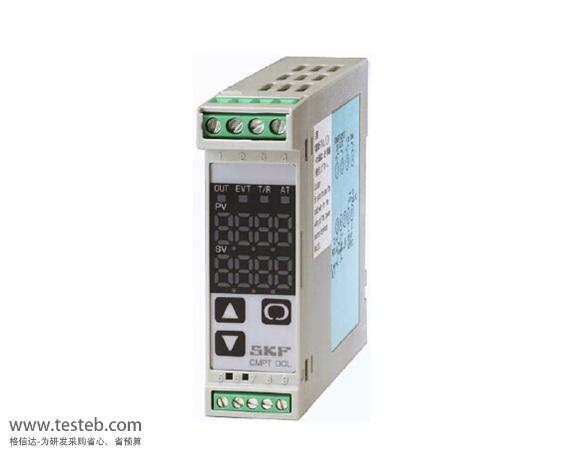

SKF Copperhead DCL显示报警模块
斯凯孚SKF DCL显示/报警模块规格
监测CMPT CTU、热电偶和热电阻
7 mm数字显示，振动(gE, g, mm/s, inch/s)、温度(℃, °F)
可编程的报警功能：高、低，事件指示灯(red)、继电输出(48V DC/AC, 0.5 Amp maximum)
4-20 mA信号输出
24 V电源，DIN 导轨安装
SKF Copperhead监测系统CMPT+CTU+DSLC介绍
基本组件
CMPT传感器：CMPT2310、CMPT 2310T温度振动传感器、CMPT 2323、CMPT2323T振动温度一体传感器
CTU振动/温度变送器：三种类型振动信号 - SKF加速度包络(gE3) - 加速度(g) - 速度(mm/s
DCL 显示/报警模块：监测CMPT CTU, 热电偶和热电阻，7 mm 数字显示，可编程的报警功能，4~20 mA信号输出

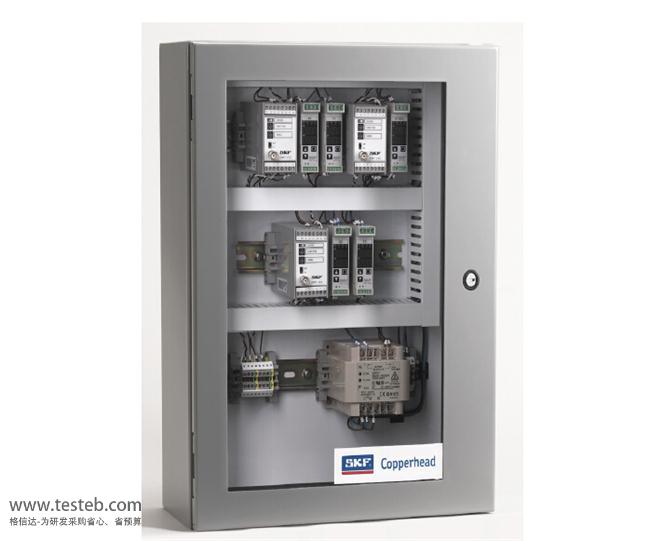

CPHD EC 机柜：带视窗的平板钢机柜，IP66 / NEMA 4防护等级，可选不锈钢机柜
应用行业
矿山机械OEM：球磨机、振动筛、破碎机、辊压机、立磨、回转窑、提升机
矿山辅助设备：风机、泵
地铁隧道：引风机、抽风机、泵
散货港口码头：斗轮机、皮带输送机
SKF Copperhead监测系统介绍文档http://www.testeb.com/download/201601/SKF_CMSS_CTU_DSLC.pdf
SKF DSLC说明书英文版：http://www.testeb.com/download/201601/SKF_CMPT_DCL.pdf
SKF Copperhead故障监测系统订货信息
| 订购型号 | CPHD成套配置 | 经处理的模拟信号输出 | 显示/报警控制 | |||||||
| 代码 | CMPT传感器 | CTU变送器模块 | DCL显示 | 机柜 | 振动 | 温度 | 振动2 | 振动 | 温度 | 振动2 |
| CPHD 1C | 1 | 1 | - | - | 1 | 1 | - | - | - | - |
| CPHD 1C M | 1 | 1 | 1 | - | 1 | 1 | - | 1 | - | - |
| CPHD 1C MT | 1 | 1 | 2 | - | 1 | 1 | - | 1 | 1 | - |
| CPHD 1C MVT | 1 | 1 | 3 | - | 1 | 1 | 1 | 1 | 1 | 1 |
| CPHD 1EC | 1 | - | - | 有 | 1 | 1 | - | - | - | - |
| CPHD 1EC M | 1 | 1 | 1 | 有 | 1 | 1 | - | 1 | - | - |
| CPHD 1EC MT | 1 | 1 | 2 | 有 | 1 | 1 | - | 1 | 1 | - |
| CPHD 1EC MVT | 1 | 1 | 3 | 有 | 1 | 1 | 1 | 1 | 1 | 1 |
| CPHD 2EC | 2 | 2 | - | 有 | 2 | 2 | - | - | - | - |
| CPHD 2EC M | 2 | 2 | 2 | 有 | 2 | 2 | - | 2 | - | - |
| CPHD 2EC MT | 2 | 2 | 4 | 有 | 2 | 2 | - | 2 | 2 | - |
| CPHD 2EC MVT | 2 | 2 | 5 | 有 | 2 | 2 | 1 | 2 | 2 | 1 |
| CPHD 3EC | 3 | 3 | - | 有 | 3 | 3 | - | - | - | - |
| CPHD 3EC M | 3 | 3 | 3 | 有 | 3 | 3 | - | 3 | - | - |
| CPHD 3EC MT | 3 | 3 | 6 | 有 | 3 | 3 | - | 3 | 3 | - |
| CPHD 4EC | 4 | 4 | - | 有 | 4 | 4 | - | - | - | - |
| CPHD 4EC M | 4 | 4 | 4 | 有 | 4 | 4 | - | 4 | - | - |
| CPHD 4EC MT | 4 | 4 | 8 | 有 | 4 | 4 | - | 4 | 4 | - |
| CPHD 6EC | 6 | 6 | - | 有 | 6 | 6 | - | - | - | - |
| CPHD 6EC M | 6 | 6 | 6 | 有 | 6 | 6 | - | 6 | - | - |
| CPHD 6EC MT | 6 | 6 | 12 | 有 | 6 | 6 | - | 6 | 6 | - |
斯凯孚SKF CPHD监测系统规格概述及订货代码说明：http://www.testeb.com/download/201601/SKF_Copperhead_CTU.pdf
