深圳美国Virtual VSPT1005-SD 真空吸笔价格与型号参数
- 型号 类型 VSPT1005-SD真空吸笔
- 制造商 品牌 美国Virtual
- PDF规格说明书 在线阅读下载
-
功能参数简介：Virtual SMALL PARTS Tips系列微型吸笔头用于2mm以内微小零件如die晶粒芯片、玻璃透镜、小段圆柱形导线的吸取转移，VSPT1005-SD直型吸嘴外径0.25mmx0.13mm内径，Delrin聚酯塑料尖具ESD防静电、质软无印痕或碎料残留污染Non-Marking，须套接在吸笔杆上并通过气管连接电动真空泵或厂务真空气源提供持续吸力下使用。

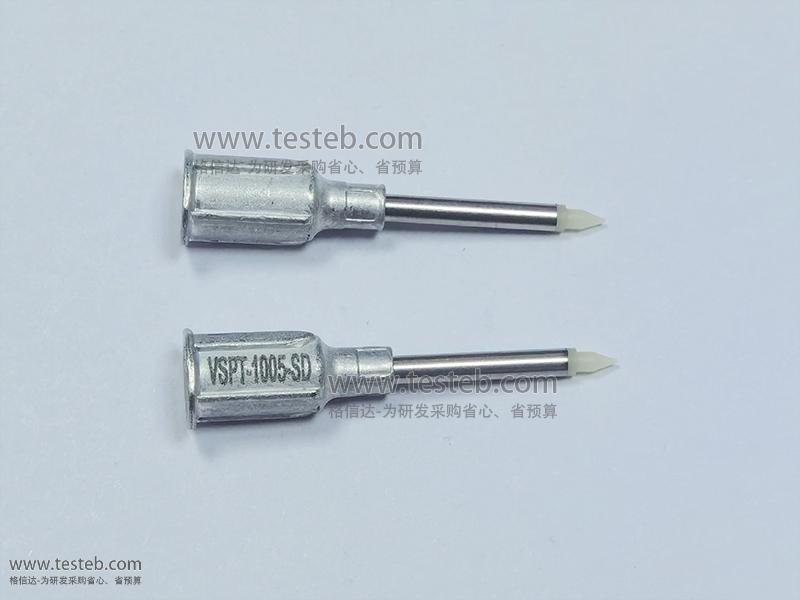

VSPT1005-SD 真空吸笔图片
美国Virtual VSPT1005-SD微型吸笔头内径0.13mm直头吸嘴质软无印痕
美国VIRTUAL VSPT系列微型吸笔头特点
用于常规尺寸吸盘无法处理的细小物体处理，可应对0.076mm~1.5mm微型物体
前端吸嘴有四种材质选择，Delrin聚酯塑料、Acetal缩醛树脂、Torlon聚酰亚胺、Gold Plated Brass铜镀金
Bent弯头造型在常规操作中不会挡住视线可边操作边观察，如VSPT3020-BD
Straight直头造型常用于垂直安装零件的操作，如VSPT1005-SD微型吸笔头
可处理平面物体如微芯片、die晶粒，玻璃透镜、光学镜片，圆柱体光纤、小导线等
Delrin聚甲醛树脂塑料：Beige米白色，ESD静电消散10^9Ω，Non-Marking无印痕防损伤，耐温100℃
Acetal缩醛塑料：White白色，非ESD安全>10^13Ω，耐温100℃，低成本用于处理非敏感物体
Torlon聚酰亚胺塑料：Olive橄榄绿色，非防ESD等级>10^13Ω，耐温232℃温度，用于焊接应用
Brass镀金黄铜 金属：Gold Plated Brass金黄色，导电 材料电阻<1Ω，耐高温260℃，可施力按压
须套接在吸笔杆上并通过气管连接电动真空泵或厂务真空气源提供持续吸力下使用
Virtual SMALL PARTS Tips(VSPT)系列微型吸笔头型号规格
| 型号 | 尖头形状 | 规格尺寸 OD外径直径 x ID内径直径 | 材质 |
| VSPT0803-BD晶粒吸笔头 | Bent弯头 | 0.008” (0.203mm) x 0.003” (0.076mm) |
Delrin聚酯塑料尖头， ESD防静电、无印痕污染 |
| VSPT0803-SD芯片吸笔头 | Straight直头 | 0.008” (0.203mm) x 0.003” (0.076mm) | 同上 |
| VSPT1005-BD微型吸笔头 | Bent弯头 | 0.010” (0.25mm) x 0.005” (0.13mm) | 同上 |
| VSPT2010-BD芯片吸头 | Bent弯头 | 0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
| VSPT2515-BD | Bent弯头 | 0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
| VSPT3020-BD微型吸笔头 | Bent弯头 | 0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
| VSPT4030-BD微型真空吸笔头 | Bent弯头 | 0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
| VSPT6040-BD | Bent弯头 | 0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
| VSPT7050-BD | Bent弯头 | 0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
| VSPT8060-BD吸笔头2mm直径 | Bent弯头 | 0.080” (2.00mm) x 0.060” (1.52mm) | 同上 |
| VSPT1005-SD微型吸笔头直头 | Straight直头 | 0.010” (0.25mm) x 0.005” (0.13mm) |
Delrin聚脂塑料尖头， ESD防静电、无印痕 |
virtual微芯片吸笔头介绍文档http://www.testeb.com/download/202401/Virtual_VSPT_Tips_Cups.pdf
